Nel mondo dello stampaggio e dello stampaggio, il punzone è uno dei componenti più critici ma spesso trascurati. Essendo la parte che entra direttamente in contatto con il materiale per separarlo o deformarlo plasticamente, ilpunzone per stampo standardLe prestazioni di determinano direttamente la qualità del prodotto, l'efficienza produttiva e i costi degli utensili. Che si tratti di una linea di stampaggio ad alta velocità o di un'operazione di formatura di precisione, comprendere gli aspetti pratici dei punzoni standard, dalla selezione dei materiali alla disciplina della manutenzione, è essenziale per ottimizzare il processo di produzione.
Un punzone per stampo standard, noto anche come punzone, punzone per stampaggio o semplicemente punzone, è un componente metallico installato in uno stampo per stampaggio che esegue operazioni continue di punzonatura, tranciatura o formatura. Funziona insieme a uno stampo per separare o modellare il materiale del pezzo nel prodotto o nel semilavorato desiderato.
I punzoni standard sono disponibili in varie configurazioni per adattarsi a diverse applicazioni. I tipi comuni includono punzoni standard di tipo T, punzoni standard di tipo B, punzoni guidati, punzoni sottomatrice e punzoni di formatura. Ciò che rende un punzone "standard" è che le sue dimensioni e specifiche sono conformi agli standard internazionali stabiliti come ISO, DIN, JIS, HASCO, DME o MISUMI, garantendo intercambiabilità e prestazioni prevedibili.
La scelta del materiale del punzone influisce direttamente sulla durata dell'utensile, sulla resistenza all'usura e sui costi. Ecco i materiali più utilizzati:
| Materiale | Proprietà chiave | Applicazione tipica |
|---|---|---|
| Acciaio per utensili in lega | Buona resistenza all'usura, conveniente | Stampaggio generale, materiali di resistenza da bassa a media |
| Acciaio ad alta velocità | Elevata durezza, resistenza al calore, ideale per lo stampaggio ad alta velocità | Produzione ad alta velocità, materiali più sottili |
| Carburo di tungsteno | Durezza estremamente elevata, eccellente resistenza all'usura | Produzione in grandi volumi, materiali abrasivi, carichi d'urto pesanti |
| Acciai della metallurgia delle polveri | Struttura uniforme, tenacità e resistenza all'usura superiori | Applicazioni impegnative, produzione a lungo termine |
Per prolungare la durata del punzone, vengono spesso applicati trattamenti superficiali:

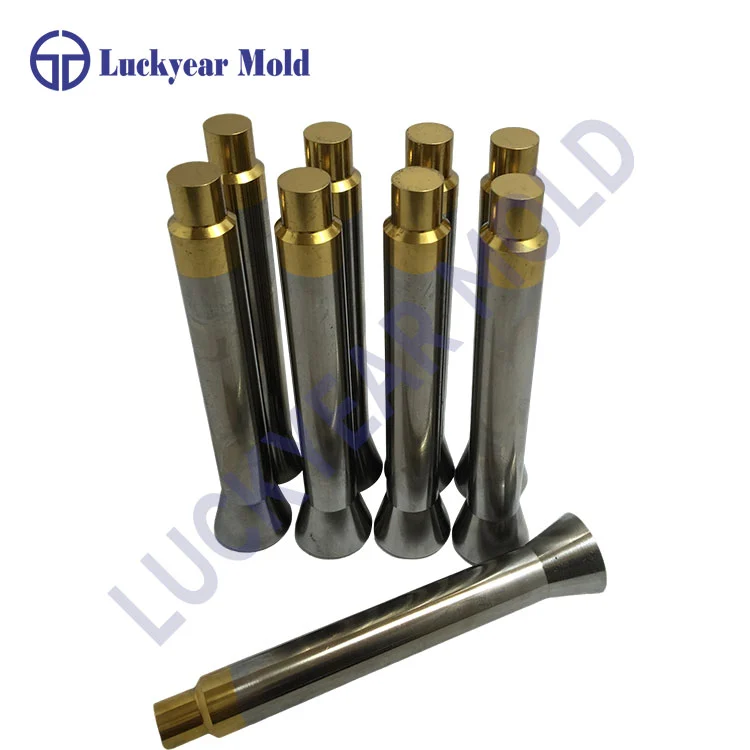

TiN - Color oro, offre un'eccellente resistenza all'usuraI punzoni standard sono prodotti con tolleranze strette. Un punzone standard di qualità in genere raggiunge:
Tolleranza del diametro: da ±0,001 mm a ±0,002 mm
Concentricità: entro 0,002 mm
Rotondità: entro 0,003 mm
Rugosità superficiale: da Ra 0,04 a Ra 0,4
La selezione dovrebbe essere basata sui requisiti specifici della vostra applicazione. Considera questi fattori:
Il materiale del punzone deve corrispondere al materiale del pezzo. Per materiali teneri come l'alluminio o l'acciaio dolce, può essere sufficiente l'acciaio per utensili legato. Per l'acciaio inossidabile o le leghe ad alta resistenza, si consiglia l'acciaio rapido o il carburo.
I punzoni standard devono essere conformi agli standard riconosciuti per l'intercambiabilità:
ISO 8020 - Standard internazionale per i punzoniPrestare attenzione al diametro della sezione di lavoro, alle dimensioni della sezione di installazione e alla lunghezza complessiva. Questi devono corrispondere alle specifiche del tuo set di fustelle.
L'adattamento tra punzone e matrice è un fattore decisivo per la qualità dello stampaggio. Un gioco adeguato garantisce un taglio pulito, riduce al minimo la formazione di bave e prolunga la durata dell'utensile.
| Liquidazione | Effetto |
|---|---|
| Troppo grande | Bavature pesanti, bordi tranciati ruvidi, distorsione del materiale |
| Troppo piccolo | Eccessiva usura degli utensili, aumento del tonnellaggio, rischio di rottura del punzone |
| Ottimale | Taglio pulito, bave minime, durata utensile equilibrata |
In generale, il diametro del punzone dovrebbe essere leggermente più piccolo dell'apertura della matrice per consentire un gioco adeguato. Raggiungere e mantenere questa aderenza richiede una produzione di precisione e un monitoraggio regolare.
Una corretta installazione garantisce che il punzone funzioni come previsto:
Verifica l'allineamento: assicurati che il punzone e la matrice siano concentrici per evitare il carico laterale.
Controlla la ritenzione: utilizza il fermo corretto e assicurati che il punzone sia fissato saldamente.
Conferma gioco: verifica che il gioco tra punzone e matrice rientri nell'intervallo specificato.
Controlla la lubrificazione: applica un lubrificante appropriato per ridurre l'attrito e l'accumulo di calore.
I punzoni si guastano principalmente attraverso due meccanismi: usura e frattura.
| Modalità di fallimento | Segni | Prevenzione |
|---|---|---|
| Usura/arrotondamento dei bordi | Aumento delle bave, riduzione della superficie di taglio, aumento del tonnellaggio | Ispezione regolare, riaffilatura tempestiva |
| Frattura/rottura | Cedimenti improvvisi, crepe visibili | Evitare il sovraccarico, mantenere una distanza adeguata, utilizzare il materiale corretto |
| Deformazione/flessione | Distorsione permanente | Ridurre il tonnellaggio; garantire la corretta durezza del materiale |
Uno degli errori più comuni nella manutenzione dei punzoni è attendere che le parti presentino bave visibili prima di agire. Quando le bave sono visibili, il bordo del punzone ha già sviluppato un raggio significativo e il danno si è accumulato per ore.
Considera questo scenario reale: se rimuovi un punzone per riaffilarlo con un'usura minima, la rimozione è piccola. Ma se aspetti che le sbavature ti costringano ad agire, l'usura potrebbe essere diventata molto più significativa. La pulizia di quel tagliente consuma molta più durata dell'utensile in un singolo ciclo reattivo di quella che andrebbe persa con una manutenzione proattiva.
| Frequenza | Compito |
|---|---|
| Dopo ogni corsa | Pulire la superficie del punzone; rimuovere detriti e residui di lubrificante |
| Quotidiano | Controllare eventuali segni di usura visibile, arrotondamenti dei bordi o crepe |
| Per conteggio cicli | Riaffilare in base al conteggio dei colpi |
| Secondo necessità | Sbavare; applicare lubrificante; verificare le dimensioni |
I punzoni piccoli dovrebbero essere ispezionati più frequentemente a causa della maggiore pressione superficiale e del più rapido accumulo di calore. I colpi più grandi possono estendersi a intervalli più lunghi in condizioni controllate.
Arrotondamento del bordo visibile
Aumento del tonnellaggio richiesto rispetto al valore di riferimento
Ridotta percentuale di superficie tagliata sulle parti stampate
Parti che mostrano qualità incoerente o deriva dimensionale
I punzoni per stampi standard vengono utilizzati praticamente in tutti i settori produttivi:
| Industria | Applicazione |
|---|---|
| Automobilistico | Stampaggio di pannelli della carrozzeria, componenti del telaio, parti di rivestimento |
| Elettronica | Terminali di connettori punzonati, telai di conduttori, guaine di schermatura |
| Medico | Formatura di strumenti chirurgici, alloggiamenti di dispositivi |
| Aerospaziale | Stampaggio di precisione di componenti strutturali |
| Beni di consumo | Pannelli per elettrodomestici, componenti per imballaggi, ferramenta |
| Produzione di stampi | Componenti per stampi a iniezione plastica, parti pressofuse |
Il valore pratico di un punzone per stampi standard va oltre il suo prezzo di acquisto. Considera questi fattori di costo:
Costo iniziale: i materiali di qualità superiore hanno costi iniziali più elevati ma una durata più lunga.Il punto debole dal punto di vista economico non è necessariamente il punzone più economico, né il più costoso: è quello che offre il costo totale più basso per parte stampata durante il suo intero ciclo di vita.
ILpunzone per stampo standardpuò essere una piccola componente nel processo di stampaggio, ma il suo impatto su produttività, qualità e costi è immenso. Il successo pratico inizia con la selezione del materiale e della configurazione giusti per la vostra applicazione, continua con una corretta installazione e gestione delle autorizzazioni e culmina in una manutenzione disciplinata, senza attendere guasti visibili, ma agendo in base all'usura misurata e al numero di cicli. Quando ti avvicini ai punzoni con la mentalità di un ingegnere di processo, concentrandoti su geometria, scienza dei materiali e fisica dell'usura, trasformi una parte di consumo in una risorsa di produzione affidabile.
