Punzoni di precisione con bloccaggio a sferasono componenti chiave degli utensili nelle operazioni di stampaggio dei metalli e di produzione di stampi che utilizzano un meccanismo di "blocco a sfera" a cambio rapido per un rapido inserimento e rimozione. Questa guida spiega cosa sono, come funzionano, dove vengono utilizzati e come scegliere il tipo giusto per il tuo processo di produzione, con contesto di settore ed esempi a supporto del processo decisionale.

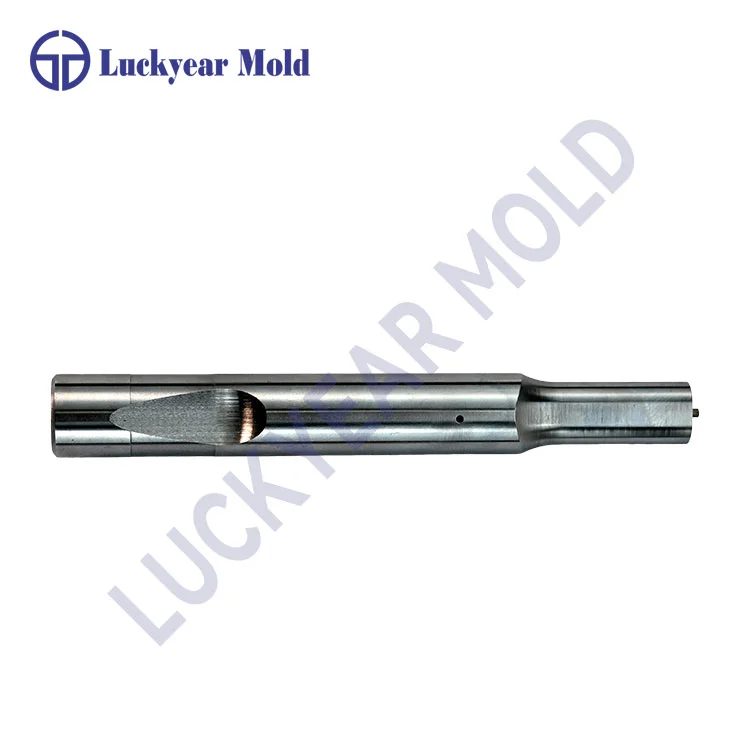

I punzoni di precisione con bloccaggio a sfera sono strumenti specializzati per lo stampaggio dei metalli progettati per creare fori o forme in lamiera o altri substrati utilizzando un meccanismo di cambio rapido basato su una sfera di bloccaggio. Sono realizzati con acciai per utensili di alta qualità come SKH51, SKD11 o materiali equivalenti e sono prodotti con tolleranze precise per prestazioni ripetibili nelle applicazioni di utensili industriali.
A differenza dei punzoni standard che vengono pressati o inseriti nella sede della matrice con un montaggio fisso, i punzoni Ball Lock si "bloccano" nel fermo tramite una piccola sfera e scanalatura in acciaio, consentendo una rapida rimozione e sostituzione senza smontare l'intero sistema della matrice. Questo meccanismo riduce significativamente i tempi di inattività durante la manutenzione o il cambio degli utensili.
Il principio di funzionamento di un punzone a sfera di precisione si basa sul suo esclusivo sistema di bloccaggio a cambio rapido:
Questo sistema è in contrasto con i tradizionali utensili a pressione che richiedono tempi di smontaggio significativi per sostituire o regolare i componenti dell'utensile.
I vantaggi derivanti dall'utilizzo dei punzoni di precisione con bloccaggio a sfera sono particolarmente evidenti negli ambienti di produzione di volumi medi e alti:
| Beneficio | Spiegazione |
|---|---|
| Cambio rapido | Il meccanismo di blocco della sfera consente una rapida sostituzione del punzone senza rimuovere la matrice, riducendo i tempi di fermo macchina per manutenzione. |
| Precisione migliorata | Prodotto con tolleranze elevate, garantendo qualità e allineamento costanti dei fori. |
| Versatilità | Disponibili sia in versione leggera che pesante, con o senza opzioni di eiettore. |
| Tempi di inattività ridotti | La rapida rimozione dei punzoni usurati o danneggiati velocizza i cicli di manutenzione. |
Questi vantaggi rendono i punzoni Ball Lock comuni nello stampaggio automobilistico, nella produzione di elettrodomestici e nella costruzione di stampi industriali, dove i tempi di attività e la consistenza delle parti sono fondamentali.
I punzoni di precisione con bloccaggio a sfera sono disponibili in una gamma di configurazioni a seconda delle esigenze applicative:
La scelta del punzone Ball Lock giusto dipende da diversi fattori:
Di quali materiali sono realizzati i punzoni di precisione con bloccaggio a sfera?
La maggior parte dei punzoni di precisione con bloccaggio a sfera sono realizzati con acciai per utensili di alta qualità come SKH51, SKD11 o equivalenti. Questi materiali forniscono la durezza e la resistenza all'usura necessarie per operazioni di stampaggio ripetute.
In che modo il meccanismo di bloccaggio a sfera migliora il tempo di attività degli utensili?
Il meccanismo di bloccaggio a sfera consente l'inserimento e la rimozione rapida dei punzoni dai supporti senza smontare l'intera matrice. Ciò accelera la manutenzione e riduce i tempi di fermo della produzione.
I punzoni Ball Lock possono essere utilizzati con i sistemi di espulsione?
Sì, esistono punzoni con espulsore a sfera progettati con espulsori integrati (spesso chiamati punzoni con espulsore a sfera) che aiutano a prevenire l'estrazione dello sfrido e a migliorare le prestazioni dello stampo in determinate applicazioni.
Quali settori utilizzano comunemente i punzoni con bloccaggio a sfera?
I punzoni con bloccaggio a sfera sono ampiamente utilizzati nella produzione automobilistica, nella produzione di elettrodomestici e nella costruzione di stampi industriali dove le operazioni sulla lamiera sono frequenti e la precisione è essenziale.
I punzoni Ball Lock sono standardizzati?
La funzione di blocco della sfera è in linea con standard come ANSI B94.17 per un corretto innesto e sicurezza, ma le dimensioni e i profili esatti possono variare in base al produttore. Il controllo dei fermi e dei calibri del punzone per la corretta posizione della sede della sfera aiuta a prevenire problemi.
